P2135 Chyba snímače škrticí klapky:Příčiny, příznaky a řešení opravy

P2135:Korelace napětí „A“/“B“ snímače polohy škrticí klapky

Kód P2135 označuje, že řídicí modul motoru (ECM) zjistil nesoulad mezi napěťovými signály snímače polohy škrticí klapky (TPS) A a TPS B (obrázek níže). Tyto duální senzory spolupracují při sledování úhlu škrticí klapky v systémech drive-by-wire moderních automobilů, zajišťují hladkou odezvu motoru a, což je důležitější, zabraňují nechtěnému zrychlení. Když se dva signály neshodují v očekávaném korelačním rozsahu, ECM spustí kód P2135, vypne autoritu škrticí klapky a z bezpečnostních důvodů může uvést vozidlo do režimu kulhání.

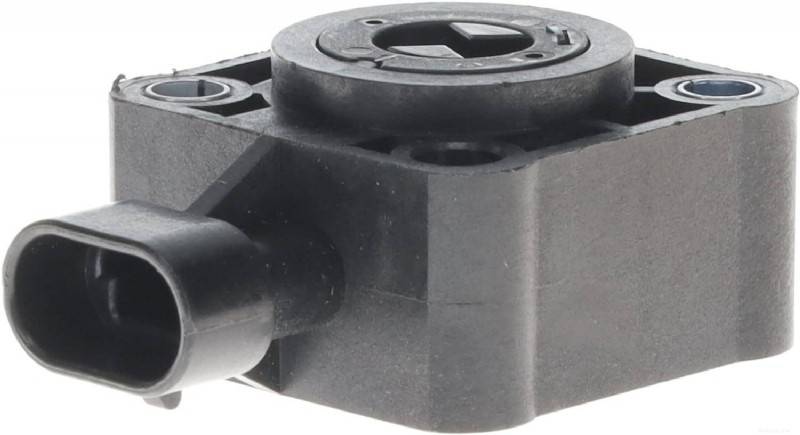

Snímač polohy plynu Dodge Ram TPSAmazon

S touto chybou se často setkáte u mnoha značek, protože se jedná o generický diagnostický poruchový kód (DTC), takže kód P2135 na modelech Chevy znamená totéž jako P2135 na Nissan, Ford, Toyota a dalších modelech využívajících elektronicky řízená tělesa škrticí klapky a fungující na diagnostickém standardu OBD-II používaném od roku 1996. Podívejme se, jak opravit kód P21.

>

Co znamená kód P2135

Většina moderních motorů už nepoužívá fyzický kabel mezi plynovým pedálem a tělem škrticí klapky; místo toho ECM přijímá signály z:

• TPS A – primární snímač polohy škrticí klapky
• TPS B – redundantní senzor pro ověření bezpečnosti
• Snímače polohy pedálu akcelerátoru (APP)

ECM neustále porovnává signály z TPS A a TPS B. Když se jejich napětí neshodují – ať už kvůli problému s kabeláží, vadným snímačem nebo mechanickým tělesem škrticí klapky – ECM předpokládá, že ovládání škrticí klapky již není spolehlivé.

Aby se zabránilo nebezpečné akceleraci, ECM může:

• Omezte otáčky motoru
• Zakázat pohyb plynu
• Snižte výkon motoru (režim pomalého chodu)
• Zapněte kontrolku Check Engine Light (CEL)

Protože nesrovnalosti mohou naznačovat nebezpečný provoz, P2135 je považován za kód s vysokou prioritou.

Běžné příčiny kódu motoru P2135

Zde jsou nejčastější problémy odpovědné za chyby korelace snímače polohy škrticí klapky P2135:

1. Vadné těleso škrticí klapky (velmi časté). Mnoho vozidel používá integrované snímače TPS zabudované do těla škrticí klapky, a když vnitřní snímače selžou, je nutné vyměnit celé tělo škrticí klapky.
2. Ulepená nebo špinavá škrticí klapka. Nahromadění uhlíku může způsobit, že se destička zasekne nebo se bude pohybovat nekonzistentně, což vede k nesprávným hodnotám senzoru.
3. Vadný snímač polohy škrticí klapky (TPS). Pokud má vaše vozidlo vyměnitelné snímače TPS, může selhat snímač A nebo B.
4. Poškozená kabeláž nebo konektory. I malé změny odporu mohou narušit korelaci senzoru. Hledejte:

• Zkorodované terminály
• Přerušené dráty
• Uvolněné konektory
• Pronikání vlhkosti

1. Špatný snímač polohy pedálu akcelerátoru (APP) (níže). Ačkoli senzor APP není přímou příčinou kódu P2135, může zmást výpočty škrticí klapky a přispět k problémům s korelací.
2. Vadný modul ECM (vzácné). Pokud ECM nesprávně interpretuje data snímače, může to způsobit falešné chyby korelace škrticí klapky.

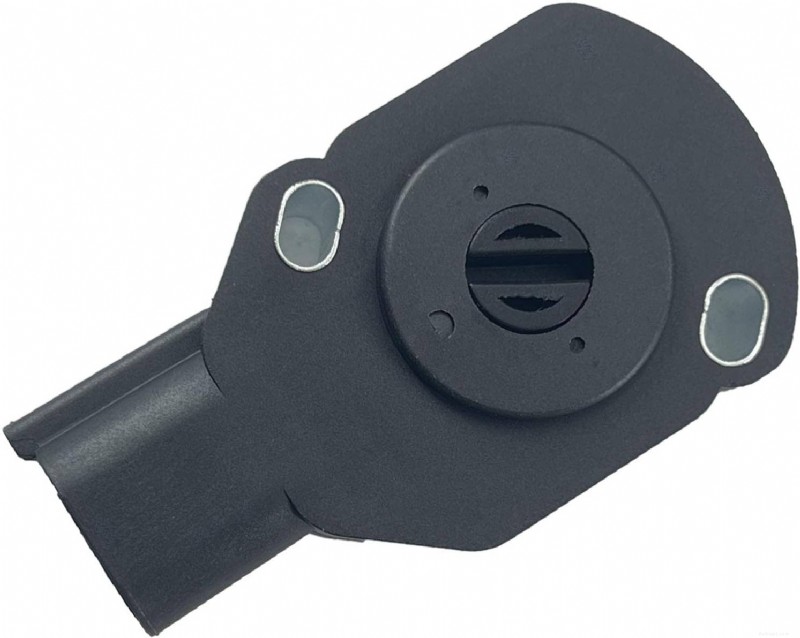

Snímač polohy pedálu plynu Ram APPSAmazon

V závislosti na tom, jak závažný je nesoulad napětí, můžete zaznamenat jeden nebo více z následujících příznaků:

• Kontrolka motoru
• Špatná odezva plynu
• Nestálý nebo vysoký nečinnost
• Klopýtání nebo váhání motoru
• Snížený výkon motoru a/nebo aktivace režimu kulhání
• Motor nezrychlí za nízkými otáčkami
• Náhlý výpadek plynu během jízdy (bezpečný režim)

Většina řidičů si všimne, že motor nereaguje nebo se zpomaluje, zejména při sešlápnutí plynového pedálu.

Jak diagnostikovat kód P2135

Profesionální diagnostika obvykle zahrnuje:

1. Vyhledejte související chybové kódy škrticí klapky. Kódy jako P0121, P0222, P2138 a P2101 mohou doprovázet kód P2135 a pomoci zúžit příčinu.
2. Zkontrolujte těleso škrticí klapky (obrázek níže). Zkontrolujte:

• Silné hromadění uhlíku
• Zaseknutá škrtící klapka
• Nečistoty kolem vývrtu
• Fyzické poškození

1. Zkontrolujte kabeláž a konektory. Přerušené dráty jsou velmi časté, zejména u nákladních vozidel GM a SUV, které by mohly spustit P2135 u modelů Chevy a GMC. Zaměřte se na:

• Postroj tělesa škrticí klapky
• Konektor senzoru APP
• Konektor ECM
• Sdílené pozemky

1. Otestujte napětí TPS A a TPS B. Jakékoli zaváhání, nesoulad nebo vypadnutí potvrzuje chybu. Pomocí multimetru pomalu otevřete a zavřete plyn. Napětí se musí plynule zvyšovat. Oba senzory se musí vzájemně sledovat konzistentně.
2. Otestujte snímač polohy plynového pedálu. Senzory APP také poskytují redundantní signály a neshody zde mohou ovlivnit korelaci škrticí klapky.
3. Zkontrolujte činnost ECM (pokud vše ostatní funguje). To se provádí až po odstranění všech mechanických a elektrických příčin.

Běžné opravy kódu P2135

Opravit Poznámky Vyměňte těleso škrticí klapky Často nejběžnější oprava na GM, Nissan, Ford a ToyotaVyčištění těla škrticí klapky Odstraňuje nánosy karbonu, které mohou způsobovat lepeníVyměňte senzor(y) TPS U modelů, kde není integrován TPSOpravte kabeláž nebo konektory Opravte praskliny, korozi nebo uvolněné/poškozené kolíkyVyměňte snímač polohy plynového pedálu Pokud signály APP nekorelujíProveďte postup opětovného naučení těla škrticí klapky Vyžadováno po některých opraváchVyměňte modul ECM Vzácné a pouze v případě potvrzení závady

Po opravě vždy vymažte kódy a proveďte jízdní cyklus. Pokud se objeví kód P1000, nebyl jízdní cyklus dostatečně dlouhý.

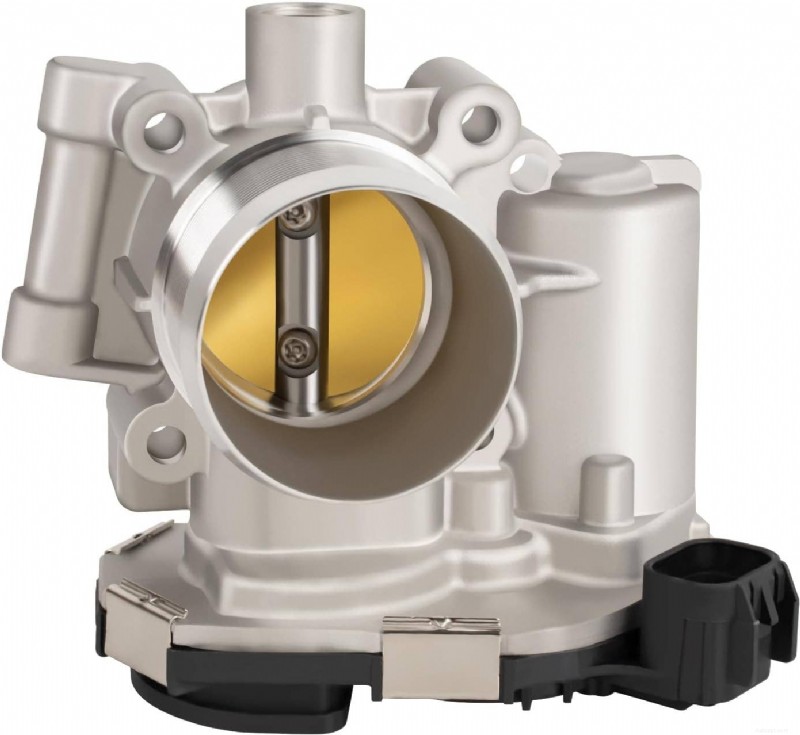

Elektronické tělo plynu pro GMAmazon

Nejčastější dotazy

Otázka:Jak resetovat snímač plynového pedálu?

Odpověď:Většina vozidel vyžaduje buď opětovné naučení ECM volnoběh/plyn, nebo proceduru ručního resetování pedálu, často zahrnující sekvence zapnutí/vypnutí klíče. V servisní příručce vašeho vozidla jsou uvedeny správné kroky.

O:Kolik stojí oprava kódu P2135?

Odpověď: Typické náklady na opravu:

• Výměna tělesa škrticí klapky: 250–650 USD
• Náhrada TPS: 80–200 USD
• Výměna senzoru APP: 150–300 USD
• Oprava elektroinstalace: 50–150 USD

O:Může špatné těleso škrticí klapky způsobit P2135?

Odpověď: ano; ve skutečnosti je to příčina číslo 1. Interní snímače TPS často selžou dříve, než motor nebo ozubená kola škrticí klapky.

O:Jak opravíte korelaci polohy plynu?

Odpověď: Opravy zahrnují:

• Čištění nebo výměna tělesa škrticí klapky
• Oprava elektroinstalace
• Výměna senzorů TPS nebo APP
• Provedení postupu opětovného naučení plynu

Poslední myšlenky

Kód P2135 je závažná chyba Drive-by-wire, která ovlivňuje přesnost a bezpečnost škrticí klapky. I když může vozidlo stále jezdit, režim kulhání a ztráta výkonu činí další jízdu nepohodlnou a mohou z vás v provozu stát nebezpečí. Naštěstí je hlavní příčina obvykle přímočará, přičemž nejčastějšími poruchami jsou těleso škrticí klapky nebo snímače TPS.
