Vůle ložiska motoru:jeho kritická role a přesné techniky měření

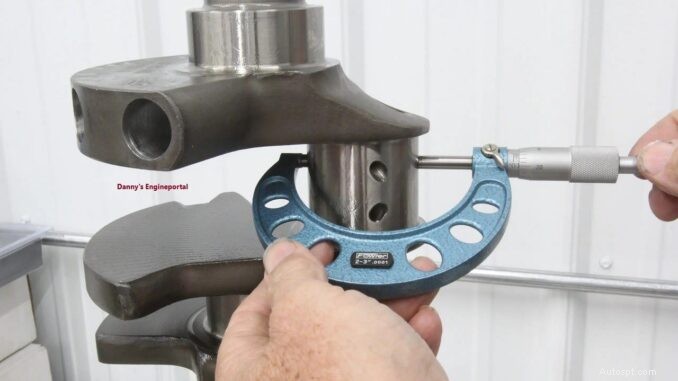

měřicí čep ojnice klikového hřídele

Vůle ložiska motoru je jedním z nejdůležitějších faktorů správného mazání motoru a dlouhodobé životnosti.

Pokud je vůle mezi klikovým hřídelem a ložisky příliš těsná nebo příliš volná, může to vést k nízkému tlaku oleje, nadměrnému opotřebení, přehřívání a nakonec k poruše motoru.

Udržování správné vůle oleje zajišťuje stabilní olejový film mezi pohyblivými částmi, zabraňuje kontaktu kov na kov a umožňuje hladkému chodu motoru.

Vůle ložisek motoru je důležitější, než si většina lidí uvědomuje. Začněme se základy.

Správná vůle ložisek motoru také hraje hlavní roli při udržování tlaku oleje a celkového výkonu mazání.

Vůle ložiska motoru je malá mezera mezi čepem klikového hřídele a povrchem ložiska.

Tato mezera umožňuje proudění motorového oleje mezi dvěma povrchy a vytváření ochranného filmu. Tento olejový film podporuje zatížení rotujícího klikového hřídele a zabraňuje přímému kontaktu mezi kovovými součástmi.

Bez řádné vůle se tento olejový film nemůže správně vytvořit, což vede k rychlému opotřebení a poškození.

Proč je důležitá vůle ložisek motoru

Správná vůle ložiska přímo ovlivňuje:

• Tlak oleje
• Tok oleje
• Přenos tepla
• Úrovně tření
• Životnost motoru

Když jsou povolení správná:

• Tlak oleje zůstává stabilní
• Ložiska zůstávají správně namazaná
• Teplo je efektivně odváděno
• Součásti motoru vydrží déle

Pokud jsou vůle nesprávné, mazání se porouchá a může rychle dojít k poškození.

Příznaky nesprávné vůle ložiska

Nesprávná vůle ložisek se často projevuje jako běžné problémy motoru:

• Nízký tlak oleje
• klepání nebo klepání motoru
• Nadměrné vibrace motoru
• Přehřívání součástí
• Kovové částice v motorovém oleji
• Předčasné opotřebení motoru

Mnohé z těchto příznaků jsou často mylně považovány za problémy se zapalováním nebo palivem, což může vést k chybné diagnóze, pokud se nevezme v úvahu systém mazání.

Obecné pravidlo pro čištění oleje

Běžně používané pravidlo je:

• 0,001 palce vůle na palec průměru čepu

Příklad:

• 2,00palcový čep klikového hřídele =0,002palcová vůle ložiska

Toto pravidlo poskytuje výchozí bod, ale skutečné povolení závisí na několika faktorech.

Faktory, které ovlivňují vůli ložiska

Těsnější vůle ložisek

• Menší čepy klikového hřídele
• Oleje s nižší viskozitou (0W-20, 5W-20)
• Hladké povrchové úpravy
• Přesné obrábění motoru
• Vyšší provozní teploty

Volnější vůle ložiska

• Větší časopisy
• Oleje s vyšší viskozitou
• Drsnější povrchové úpravy
• Mírné nesouosost součástí motoru
• Zvýšené požadavky na průtok oleje

Důležité:
Se zvyšující se vůlí se rychle zvyšuje průtok oleje. I malá změna může výrazně ovlivnit tlak oleje a výkon mazání.

Úvahy o průtoku oleje a tlaku

Jak se zvětšuje vůle ložiska, uniká z ložiska více oleje.

Pokud olejové čerpadlo nemůže dodávat dostatečný objem pro udržení tlaku, tlak oleje klesá a mazání se stává nedostatečným.

To je důvod, proč je správná vůle ložisek zásadní pro udržení stabilního olejového systému.

Moderní motory a oleje

Moderní motory jsou navrženy s:

• Užší vůle ložisek
• Oleje s nižší viskozitou (0W-20, 5W-20)

Tyto kombinace pomáhají:

• Snížení tření
• Zlepšit spotřebu paliva
• Vylepšení výkonu při studeném startu

Starší motory nebo výkonné verze však mohou vyžadovat různé vůle a typy olejů, aby se zachovalo správné mazání.

Nadměrné drcení ložiska

Obrázek zobrazující drcení ložisek

Co se stane

K nadměrnému zmáčknutí ložiska dochází, když je ložisko zatlačeno příliš těsně do pouzdra, což způsobí jeho deformaci směrem dovnitř.

Běžné příčiny

• Opilování víček ložisek
• Přílišné utažení spojovacích prvků
• Nesprávná tloušťka podložky

Výsledek

Toto zkreslení vytváří nerovnoměrný tlak na povrch ložiska, což vede k předčasnému opotřebení a možnému selhání.

Nedostatečné přimáčknutí ložiska

Nečistoty mezi ložiskem a pouzdrem

Co se stane

Když nedojde k dostatečnému stlačení, ložisko se uvolní ve svém pouzdru.

Běžné příčiny

• Nečistoty nebo úlomky během instalace
• Nesprávný točivý moment
• Opotřebovaný nebo příliš velký otvor krytu

Výsledek

Volné ložisko snižuje přenos tepla a umožňuje pohyb, což způsobuje přehřívání a poškození.

Jak změřit vůli ložiska (metoda plastické hmoty)

Plastigage je jednoduchý a účinný způsob měření vůle ložisek.

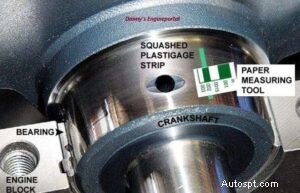

Použití plastigage ke kontrole vůle hlavního ložiska

Kroky:

1. Sejměte víko ložiska a vyčistěte veškerý olej z povrchů
2. Na čep klikového hřídele umístěte proužek Plastigage
3. Znovu nainstalujte víko ložiska a utahujte podle specifikace
4. Opět sejměte víčko
5. Porovnejte zploštělou Plastigage se stupnicí na obalu

Toto měření ukazuje, zda je vůle v rámci specifikace.

Opakujte proces pro všechna ložiska, abyste zajistili konzistentní výsledky.

V souhrnu

Vůle ložisek motoru není jen měření – je to klíčová součást toho, jak olejový systém chrání váš motor.

Pokud nelze olejový film udržet, dojde ke kontaktu kov na kov, což vede k rychlému opotřebení a selhání.

Zajištění správné vůle ložiska pomáhá udržovat:

• Stabilní tlak oleje
• Účinné mazání
• Dlouhá životnost motoru
